Relevé 3D industriel et modélisation : sécuriser l’intégration d’une nouvelle structure
Scan 3D et maquette : précision et anticipation
Dans le cadre d’un projet porté par KAPECI Acier, AJSCAN est intervenu à Corbas (Rhône - 69) pour réaliser le scan 3D complet d’un bâtiment de 7 000 m².
L’objectif : produire une maquette structure intégrant l’existant, afin de permettre la conception d’une nouvelle structure sous plafond dédiée à l’aménagement d’une cellule froide. Une mission technique où la précision du relevé est déterminante pour la réussite du projet.
Un relevé 3D à grande échelle
Le scan a permis de capturer l’intégralité du bâtiment, soit 7 000 m², en intégrant l’ensemble des volumes et contraintes existantes. Cette approche garantit une vision exhaustive du site, indispensable pour intervenir dans un environnement industriel où chaque détail peut impacter la conception future.
Les données collectées constituent une base fiable pour les équipes de conception et d’ingénierie.

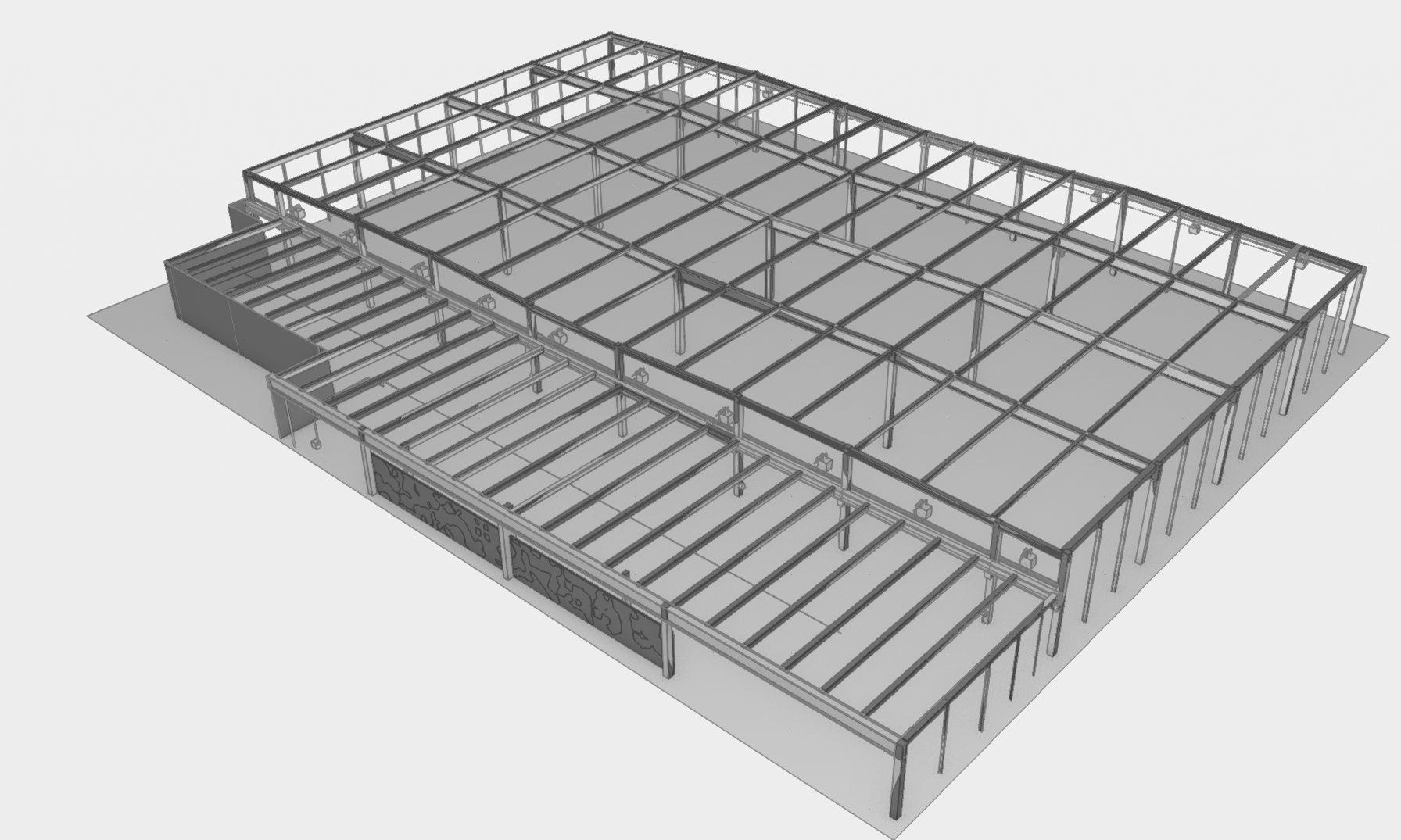

Une maquette structure complète et exploitable
À partir du relevé, AJSCAN a produit une maquette numérique intégrant la structure et les équipements techniques existants : réseaux, obstacles, hauteurs disponibles ou encore contraintes spécifiques liées au bâtiment.
Cette modélisation permet de travailler dans un environnement réaliste, facilitant la conception d’une structure sous plafond parfaitement adaptée aux contraintes du site.
Anticiper les contraintes pour sécuriser le projet
L’intégration d’une nouvelle structure dans un bâtiment existant nécessite une anticipation fine des contraintes :
- gestion des hauteurs disponibles
- cohabitation avec les réseaux techniques
- prise en compte des descentes de charges
- identification des zones critiques
Le scan 3D permet ainsi de réduire les incertitudes, d’éviter les reprises en phase chantier et de sécuriser les choix techniques en amont.
Un levier clé pour les projets industriels complexes
Cette intervention à Corbas démontre l’importance du scan 3D et de la maquette numérique dans les projets industriels exigeants. En fournissant une base fiable et exploitable, AJSCAN accompagne ses partenaires dans une démarche plus fluide, plus précise et plus sécurisée.
Vous travaillez sur un projet en site existant ? Le relevé 3D est une étape clé pour garantir la réussite de vos études et de vos travaux.
